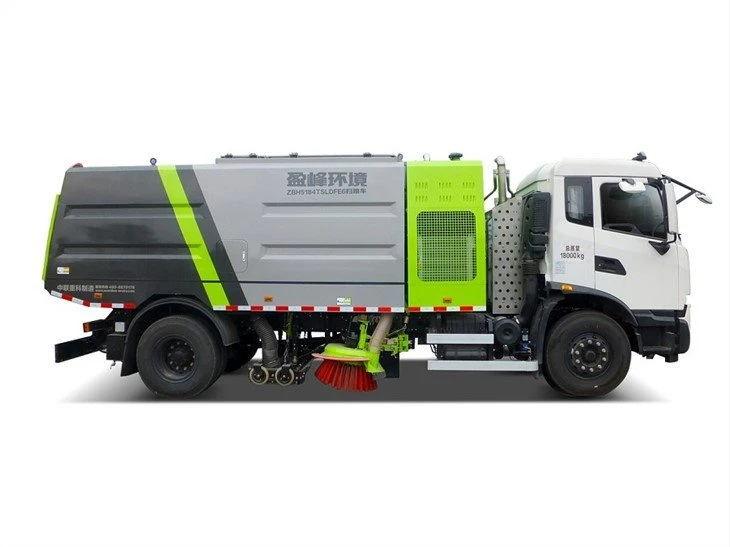

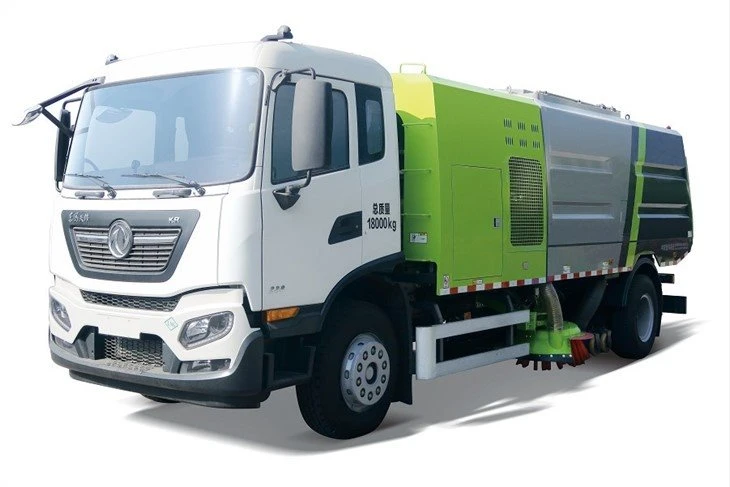

18 tonna quruq turdagi yo'l tozalash mashinasi

1. Mahsulotga umumiy nuqtai
ZBH5184TSLDFE6 18 tonna quruq turdagi yoʻl supurish mashinasi kompaniya tomonidan ishlab chiqilgan yuqori samarali sanitariya-gigiyena quruq yoʻl supurgisidir. Avtomobil Dongfeng Tianjin Class II shassisini qabul qiladi va yordamchi dvigatellar, chang qutilari, ventilyatorlar, supurish moslamalari, pastki ramkalar, assimilyatsiya nozullari bilan jihozlangan, gidravlik tizim, pnevmatik tizim, elektr tizimi va boshqa komponentlar qayta o'rnatilgan.
Avtomobil chiroyli ko'rinishga ega, yaxshi manevr, past shovqin, yuqori samaradorlik, past foydalanish narxi, tez ishlash tezligi, yuqori samaradorlik, atrof-muhitni muhofaza qilish, ishonchlilik va yuqori ishlashga ega.

2. Funksiyaga umumiy nuqtai
18 tonna quruq turdagi yo'l supurgi "markaziy supurish cho'tkasi vakuum qopqog'i va spiral slaydni plastinani sozlash estrodiol mexanizm va markaziy sof assimilyatsiya tipidagi umumiy assimilyatsiya ko'krak" ish qurilmasi tartibini qabul qiladi. Markazga o'rnatilgan sof assimilyatsiya integral assimilyatsiya ko'krak axlatni yig'adi, noyob supurish vakuum qopqog'i salbiy bosim supurib changni to'playdi va fan yo'l sirtini to'liq filtrlash uchun havo oqimini uzatadi. U kombinatsiyalangan assimilyatsiya va supurish, uch bosqichli changni tozalash va yomg'ir yoki porlashda barcha ob-havo sharoitida ishlash xususiyatlariga ega. "Yo'l supurgi tozalash moslamasi", "yo'l supurgisi changni tozalash moslamasi", "quruq va nam ikki maqsadli yo'l supurgi" kabi ko'plab patentlarga ega, mahalliy va xorijiy texnologiyaning etakchi darajasida, sanoatning rivojlanishiga etakchilik qiladi. mening mamlakatimdagi quruq yo'l supuruvchilarning kashshofi.

3. Qo'llash doirasi
Magistral yo'llarda, halqa yo'llarida, shahar arteriya yo'llarida, aeroportlarda, docklarda va hokazolarda mexanizatsiyalashgan tozalash va tozalash ishlari uchun javob beradi, chunki yuk mashinasi changni tozalash uchun suv sepmasdan tozalash ishlarini bajarishi mumkin, ayniqsa suv tanqisligi joylari va qishki tozalash ishlari uchun mos keladi. mening mamlakatim shimolida.

1. Shassi

Shassi. U Dongfeng Motor Co., Ltd. tomonidan ishlab chiqarilgan Tianjin DFH1180EX8 Type 2 avtomobil shassisi modifikatsiyasini qabul qiladi, u kuchli quvvat va kuchli tashish qobiliyatiga ega. Ushbu shassi hozirda mahalliy oltita emissiyali tijorat avtomobil shassisining mahalliy ilg'or texnologiyasi va ishonchli sifati hisoblanadi.
Engine.Nominal quvvati 169 kVt va nominal tezligi 2300 r/min bo'lgan Dongfeng Cummins D6.7NS6B230 dizel dvigatelini qabul qiladi va uning chiqindilari Milliy oltinchi standartga etadi.

2. Quyi dvigatelni o'rnatish
Quyi dvigatel. U Dongfeng Cummins QSB5.9-C{2}} nominal quvvati 119 kVt va nominal tezligi 2200 r/min bo‘lgan dizel dvigatelini qabul qiladi va uning chiqindilari Milliy III standartiga etadi.

3. Ko‘krak
U to'rt g'ildirakda yurish uchun to'liq suzuvchi ikki quvurli sof assimilyatsiya integral assimilyatsiya ko'krakni qabul qiladi va ko'p erkinlik darajasiga ega shassi bilan bog'lanadi, shuning uchun assimilyatsiya ko'krak avtomatik ravishda tuproq sharoitlariga mos kelishi mumkin, assimilyatsiya havosini barqarorlashtiradi. assimilyatsiya ko'krak va zamin orasidagi bo'shliq va kuchli tozalash qobiliyatiga ega. Ko'krak strukturasining umumiy dizayni oddiy, ishonchli, texnik xizmat ko'rsatish va manevr qilish mumkin. Markazga o'rnatilgan sof assimilyatsiya tipidagi umumiy ko'krak uzunligi 2000 mm dan oshadi, katta qoplama maydoni, ish yo'lining yuqori tozaligi, zarba va changning yo'qligi, bu nafaqat yaqinlashish burchagi kichikligi tufayli transport vositasining o'tishi ta'siridan qochadi. va chiqish burchagi, lekin bundan ham qochadi Orqaga o'rnatilgan assimilyatsiya ko'krak avtomobil g'ildiraklarining dumalab ketishi tufayli kulrang belgi hosil qiladi, bu avtomobil yo'llari va shahar yo'llarida tozalash operatsiyalari uchun juda mos keladi.

4. Tozalash moslamasi
U supuruvchi vakuum qopqog'i va spiral slayd plitasini sozlash mexanizmi bilan birlashtirilgan noyob supurish plitasini qabul qiladi. Inyeksion qolipli choyshab tipidagi supurish cho'tkasi qulay va tez almashtiriladi. Vakuum qopqog'i va supurish cho'tkasi sinxron tarzda ko'tarilishi va tushirilishi mumkin va vakuum qopqog'i barqaror ish holatini saqlab, qopqoq tanasini amalga oshirganda, supurish cho'tkasi kiygandan keyin mustaqil kompensatsiyani sozlashni amalga oshirishi mumkin. changni yutish changni yutish, toymasin vertikal kompensatsiya supurish cho'tkasi aşınması, qopqoq va supurish cho'tkasi sinxronlashtirilgan orqaga tortish va boshqa texnik kombinatsiyalar nafaqat changni tozalash muammosini hal qiladi, balki turli xil ish sharoitlari bilan yo'l sirtini ham hal qiladi. Shu bilan birga, u texnik muammolarni hal qiladi. sof assimilyatsiya qiluvchi yo'l supurgi sanoatdagi chekka axlatni tozalay olmasligi va sanoatdagi bo'shliqni to'ldirishi muammosi.
Bir tomonlama tozalash diski ko'tarish va tortib olish uchun bitta yog 'tsilindrini qabul qiladi, bu to'qnashuvga qarshi yaxshi ishlashga ega, oddiy va ishonchli, texnik xizmat ko'rsatish va foydalanish narxi past.

5. Axlat qutisi
Axlat qutisi korroziyaga chidamli, katta hajmli, ramkasiz va uzoq davom etadigan tozalash muddatiga ega bo'lgan bir qatlamli gofrirovka qilingan strukturani qabul qiladi. Bu, ayniqsa, tezyurar yo'l uzoq davom etadigan ish vaqtiga ega bo'lgan holatlar uchun javob beradi. Skelet yo'qligi sababli, axlatni tashlash qulay va tozalash oson.
Elektr boshqaruvchisi siqilgan havo zarbasini puflash va tozalashni avtomatik ravishda boshqarish uchun qabul qilingan va insoniylashtirilgan dizaynni ishlatish oson. Changni tozalashning uchta avtomatik rejimi mavjud: standart changni tozalash, majburiy changni tozalash va tashqi havo manbasiga texnik xizmat ko'rsatadigan changni tozalash, ular ishda ishonchli va changni tozalash samaradorligi yuqori.
6. Changni tozalash tizimi
Uch bosqichli changni tozalash tizimi gravitatsiyaviy changni kamaytirish, inertial to'qnashuv va filtr kartrij filtratsiyasini qabul qiladi, bu tasniflash va yig'ish funktsiyasiga ega. Birlamchi daraja axlat qutisida gravitatsiyaviy changni tozalashga erishish uchun pnevmatik tarzda boshqariladi; ikkinchi daraja - inertial to'qnashuv changni tozalash; uchinchi daraja - filtrli kartrij guruhi impulsli avtomatik boshqaruv changni tozalash bo'lib, chang o'lchamiga ko'ra tasniflangan changni tozalash va tasniflangan yig'ishni amalga oshiradi, yuqori changni tozalash samaradorligi, ishonchli ish va samarali Uzluksiz changni tozalash jarayoni uzoq vaqt talab etadi.

7. Fan
Changni tozalash tizimining oxirida maxsus yuqori samarali santrifüj fan o'rnatilgan. Fan havo olish va chiqarishni to'liq filtrlaydi, ekologik toza va changsizdir, havo oqimidagi chang tomonidan fan voluti va pervanelining aşınmasını oldini oladi va uzoq xizmat muddatiga ega. Ventilyatorning egzoz chiqishi maxsus egzoz susturucusu bilan jihozlangan bo'lib, u shovqinni yaxshi kamaytirish effektiga ega.

8. Barcha ob-havoga mos operatsion tizim
Quyoshli va yomg'irli kunlarda tozalash ishlari uchun kommutatsiya amortizatorini o'rnating, bu quyoshli kunlarda yo'l supurgisining quruq changni tozalash operatsiyasi va yomg'irli kunlarda tozalash ishlari o'rtasidagi o'zaro konvertatsiyani amalga oshirishi mumkin. U quyoshli, yomg'irli yoki sovuq qishdan qat'i nazar, har qanday ob-havo sharoitida ishlashi mumkin.
9. Xavfsizlikni muhofaza qilish tizimi
U avtomatik assimilyatsiya nayini, axlat qutisini qo'llab-quvvatlash tayog'ini va axlat qutisini ko'taruvchi blokirovkadan himoya qilish funktsiyalariga ega, shuningdek, axlat qutisining orqa eshigini ochish, axlatni tashlash va musiqani boshqarish kabi turli xil ovozli xavfsizlik ko'rsatmalariga ega.
Axlat qutisini ko'tarish tsilindri muvozanat klapanlari guruhi bilan jihozlangan bo'lib, axlat qutisi ko'tarilganda tushishning oldini olish funktsiyasiga ega. Shu bilan birga, texnik xizmat ko'rsatishni osonlashtiradigan qo'lda xavfsizlik tirgaklari mavjud. U qo'lda tirgak noto'g'ri ishlaganda, axlat qutisi to'satdan tushib ketishining oldini olish uchun sensor bilan jihozlangan.
10. Gidravlik haydovchi boshqaruv tizimi
Ikkita gidravlik haydovchi boshqaruv tizimlari ishlab chiqilgan. Axlat qutisini ko'tarish va tushirish, orqa eshikning ochilishi va yopilishi asosiy va yordamchi dvigatellar tomonidan alohida yoki bir vaqtning o'zida boshqarilishi mumkin. Asosiy dvigatel mustaqil quvvat bilan boshqarilsa, axlat qutisini tashlash va tushirishni amalga oshirish uchun yordamchi dvigatelni ishga tushirish shart emas. Amaliyot amaliy va sodda, ayniqsa axlatni to'kishda, bu yordamchi dvigatelning shamol va changni puflash uchun fanni haydashini oldini oladi.

11. Ishning ishlash tartibi
Avtomobil "ekranni ko'rsatish va boshqaruvchi va CAN avtobusining ishlashi" boshqaruv rejimini qabul qiladipanel". Ish ishga tushirilganda va to'xtatilganda, yordamchi vosita tezligini nazorat qilish, ko'krakni ko'tarish, supurish va orqaga tortish va boshqa ishlatish moslamalari hammasi bitta tugma bilan boshqariladi, ulardan foydalanish oson. Avtomobilning ishlashi 3 ta operatsiya orqali amalga oshiriladi. qurilmalar, ulardan ikkitasi kabinada va bittasi avtomobil orqasining o'ng tomonidagi operatsion panelda.
Displey ekrani. Haydovchi o'rindig'ining old o'ng tomonida joylashgan bo'lib, u asosan avtomobilni turli xil tozalash operatsiyalarini boshqarish uchun ishlatiladi. Raqamli operatsiya ekrani, operatsion tizim operatsion operatsiya, holatni ko'rsatish, monitoring, signal va tizimni boshqarish kabi funktsiyalarni birlashtiradi.
Operatsion qutisi. Haydovchi o'rindig'i oldidagi vites yonida joylashgan bo'lib, u asosan yordamchi dvigatelni ishga tushirish va to'xtatish va changni kamaytirish spreyini ochish va yopish operatsiyalari uchun ishlatiladi.

Operatsion paneli.Avtomobilning o'ng tomonidagi orqa g'ildirak orqasida joylashgan bo'lib, u asosan axlat qutisini tushirish, disk raskadrovka va texnik xizmat ko'rsatish uchun ishlatiladi.

18 tonna quruq turdagi yo'l supurish mashinasining asosiy texnik parametrlari

Tu mahsulotning asosiy afzalliklari
1. Yuqori ishlash
Axlat qutisining tuzilishi rivojlangan. Axlat qutisining ilg'or tuzilishi yangi shaklga ega, chiroyli, korroziyaga chidamli, katta hajmli, skeletsiz, axlatni tashlash uchun qulay va tozalash uchun qulay bo'lgan bir qatlamli gofrirovka qilingan strukturani qabul qiladi.

Tozalash moslamasi va assimilyatsiya nozli.O'rtadagi vakuum qopqog'i va spiral slayd plitasini sozlash mexanizmining kombinatsiyasi o'rtadagi sof assimilyatsiya integral assimilyatsiya ko'krak bilan birlashtirilgan bo'lib, u kuchli tozalash qobiliyatiga va tez tozalash tezligiga ega. Tozalash tezligi 3.5-15km/soat, tozalash tezligi esa 15-25km/soat. 100 g / m2 chang miqdori bo'lgan ifloslangan yo'l yuzasida changni tozalash 1,5 mg / m3 dan past bo'lishi kerak va fan chiqishidagi chang kontsentratsiyasi 10 mg / m3 dan past bo'lishi kerak. To'liq suzuvchi ikki quvurli assimilyatsiya ko'krak qafasi katta tozalash quvvati, tez tozalash tezligi, oddiy ishlatish va qulay texnik xizmat ko'rsatish bilan er sharoitiga qarab avtomatik ravishda tekislanishi mumkin. Bir tomonlama supurish moslamasi ko'tarish va tortib olish uchun faqat bitta yog 'tsilindrini ishlatadi, bu oddiy va ishonchli, texnik xizmat ko'rsatish va foydalanishning arzonligi va to'qnashuvga qarshi yaxshi ishlash. Chap va o'ng mustaqil yoki bog'langan ishchi dizayni, avtomobilni mustaqil ravishda o'ngga yoki chapga supurish uchun ishlatilishini ta'minlash uchun tez bo'lakning yon tomonidagi ish mexanizmi avtomobil tanasidan tashqariga chiqmasligi uchun ishg'olni kamaytiradi. yo'l va tozalash kengligini yaxshilash uchun bir vaqtning o'zida chap va o'ngga supurish mumkin.

Yordamchi dvigatel va fanni o'rnatish.Pnevmatik boshqariladigan avtomobil debriyaj qurilmasi yordamchi dvigatel va fan o'rtasidagi uzatishni boshqaradi. Qurilma yordamchi dvigatel yuksiz ishga tushirilganda va yordamchi dvigatel to'xtatilganda, yordamchi dvigatelning fandan avtomatik ravishda ajratilishini ta'minlashi mumkin, bu esa ish faoliyatini soddalashtiradi va yordamchi dvigatelning ishlash ishonchliligi va xizmat muddatini yaxshilaydi.

2. Yaxshi sifat
Yuqori aksessuarlar konfiguratsiyasi. Shlangi tizim yuqori darajada integratsiyalangan, chiroyli tartibga solingan, chiroyli va parvarish qilish oson bo'lgan elektromagnit gidravlik valflar guruhini qabul qiladi. Shlangi va pnevmatik quvurlar oqilona tartibga solingan, ixcham va chiroyli. Shlangi qismlar va elektr komponentlar sanoatdagi ko'plab taniqli brendlarning yuqori sifatli aksessuarlaridan tayyorlangan. Sifat yaxshi va ishonchli. Darajasi yuqori.

Xavfsiz va ishonchli
Ovozli signalizatsiya tizimi bilan jihozlangan. Ishlash va tushirish vaqtida turli xil ovozli signallar va tezkor xabarlar berilishi mumkin.

Axlat qutisi xavfsizlik tirgaklari, muvozanat klapanlari va sensorlar bilan jihozlangan. Olib tashlash tsilindri axlat qutisini ko'tarish quvvatini ta'minlaydi va muvozanat valfi guruhi axlat qutisining tushishiga yo'l qo'ymaydi; qo'lda xavfsizlik rishtasi tasodifiy tushishning oldini olish uchun axlat qutisini qo'llab-quvvatlaydi; sensor noto'g'ri ishlashning oldini olish uchun xavfsizlik tirgaklarining holatini tasdiqlash uchun ishlatiladi; bir nechta himoya qilish ishonchli texnik xizmat ko'rsatishni ta'minlaydi.

4. Turli funktsiyalar
Ko'p ish rejimlari. Ushbu mahsulot yo'l sharoitlariga qarab turli xil ish rejimlarini tanlashi mumkin. Ishlash rejimi tanlanganidan so'ng, har bir operatsion mexanizmning ishga tushirilishi va o'chirilishi dastur tomonidan avtomatik ravishda nazorat qilinadi va aqlli bitta tugmachali operatsiya. Ushbu mahsulotning ish rejimlari to'liq supurish, chapga supurish, o'ngga supurish va boshqalarni o'z ichiga oladi.
5. Xizmat qilish oson
Tuzilish dizayni oqilona va uning qismlari sifati ishonchli. Assimilyatsiya qiluvchi ko'krak va ikkita disk cho'tkasi old va orqa akslar orasiga joylashtirilgan va transport vositasi yaxshi harakatlanish qobiliyatiga ega. Supurish diski oson supurish va demontaj qilish uchun yarim qirrali birlashtirilgan tuzilishga ega; kabinadagi displey nosozlikni ko'rsatish funktsiyasiga ega, bu o'rnatish va texnik xizmat ko'rsatish uchun qulay; gidravlik quvurlar va elektr quvurlari. Tartibi tartibli va tartibli bo'lib, nosozliklarni aniqlash va komponentlarni almashtirish uchun qulaydir. Turli qismlarning dizayniga to'liq e'tibor qaratildi va etarli texnik joy ajratildi. Sanoatdagi taniqli brendlarning ko'plab yuqori sifatli aksessuarlaridan foydalangan holda mahsulot sifati kafolatlanadi va mahsulotning ishdan chiqishi ehtimoli sezilarli darajada kamayadi.
