Qor tozalash vositasi

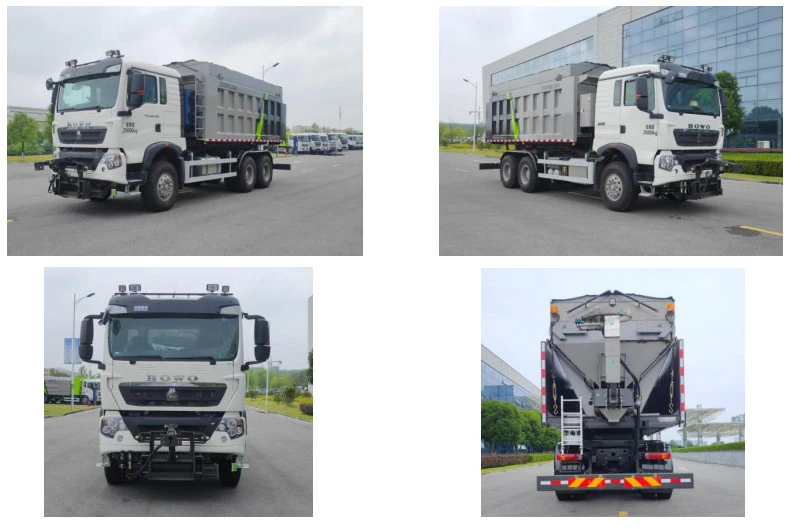

ZBH5250TCXZZE6 qor tozalash vositasi Changsha Zoomlion Environmental Industry Co., Ltd. tomonidan Evropa va Amerika ilg'or texnologiyalarini o'zlashtirish asosida va bozor talabini qondirish uchun ishlab chiqilgan ko'p funksiyali qor tozalash vositasidir. Avtomobil SINOTRUK II toifali shassisi asosida rolikli cho'tka, qor kurak, yoyuvchi, gidravlik tizim, elektr tizim va boshqa qismlarni qo'shish orqali qayta o'rnatiladi. Qor tozalash vositasi qorni itarish, qor tozalash, qattiq qor erituvchi moddalarni taqsimlash va boshqalar kabi bir nechta funktsiyalarni birlashtiradi. Mahsulotlarining asosiy ishlashi, ishonchliligi va xavfsizligi shu kabi mahalliy mahsulotlardan ustundir. Avtomobil turli funktsiyalarga ega, yuqori samaradorlik va energiya tejashga ega.

Funktsional ko'rinish
Old tomondan rulonli supurish yoki qor belkurak ixtiyoriy; Orqa qismi qor va muzni uzoq vaqt davomida olib tashlash uchun mos bo'lgan katta tarqatuvchi bilan jihozlangan

Qo'llash doirasi

Ilova: shahar yo'llari, tezyurar yo'llar, halqa yo'llari, rampalar, avtomagistrallar, aeroportlar va boshqalar kabi turli xil qor tozalash sharoitlarida qo'llaniladi.

Mtuzilishi va ishlash xususiyatlari

1,Chassis
Shassi. SINOTRUK TX seriyasining 25 tonnalik II sinf shassisi ilg'or texnologiya, ishonchli sifat va kuchli yuk ko'tarish qobiliyatiga ega. Standart sovuq zona to'plami shassisning sovuq ishga tushishini ta'minlaydi.
dvigatel. Weichai in-line olti silindrli, suyuq sovutilgan, super zaryadlangan intercooled, wp10h400e62 modeli (nominal quvvati 294 kVt) bilan to'g'ridan-to'g'ri in'ektsiya dizel dvigateli turli xil qor tozalash sharoitlarida ishlash talablariga javob berish uchun qabul qilingan.

• Shlangi tizim samarali va energiyani tejaydigan yukga sezgir tizimni qabul qiladi;

• Shlangi nasos, gidravlik valflar guruhi va vosita xalqaro taniqli brendning gidravlik qismlarini qabul qilishi kerak;

• Shlangi nasos yuqori samaradorlik va kichik quvvat yo'qotilishi bilan yukni qayta ishlash funktsiyasi bilan pistonli o'zgaruvchan o'zgaruvchan nasosni qabul qiladi;

• Shlangi tizim yuqori bosimni to'sib qo'ymaslik, tizimni isitishni kamaytirish va tizim ishonchliligini samarali himoya qilish uchun bosimni to'xtatish funktsiyasi bilan jihozlangan;

• Qor tozalash mashinalari va asboblari yuqori integratsiya va ishonchlilikka ega bo'lgan gidravlik tizimlar to'plamini baham ko'radi;

• Shlangi quvurlar va bo'g'inlar xalqaro mashhur brendlar bo'lishi kerak;

• Shlangi tizim moy pallasining normal va ishonchli ishlashini ta'minlash uchun yuqori bosimli filtrlash va issiqlikni tarqatish moslamalari bilan jihozlangan. Radiator uzluksiz va uzoq muddatli ishlashini ta'minlash uchun haroratni nazorat qilish elementi tomonidan avtomatik ravishda sozlanadi.

• Yuqori yog 'harorati va past yog' darajasining signal funktsiyasi mavjud;

• Majburiy issiqlik tarqalishi funktsiyasiga ega;

• Yuqori bosimli signal funktsiyasi mavjud.

• 4. Elektr boshqaruv tizimi:

• Integratsiyalashgan modulli quti aqlli avtobus boshqaruv tizimi elektr nazorati uchun qabul qilingan. Can avtobusi boshqaruv pallasini sezilarli darajada optimallashtirish uchun kontroller, displey ekrani, operatsion tutqich va shassi o'rtasidagi aloqa uchun qabul qilinadi. Displey ekranini boshqarish dasturi xato diagnostikasi, nosozlik signalizatsiyasi, IO holati so'rovi, ish rejimini tanlash, parametrlarni sozlash, real vaqtda ishlash va real vaqt rejimida parametrlarni kuzatish funktsiyalariga ega, operatsiya holati bir qarashda aniq.

• Ø funktsional modullarni qo'shish yoki kamaytirish qulayroq. Tegishli funktsional modullarni faqat displey ekranida tegishli sozlamalarni o'rnatish orqali qo'shish yoki kamaytirish mumkin.

• Ø Ishlash uchun professional sanoat tutqichi qabul qilinadi, bu operatsiyani sodda va qulay qiladi va haydash xavfsizligini yaxshilaydi. Barcha operatsiyalar kabinada bajarilishi mumkin, bu esa operatsiyani yanada qulay qiladi.

• Ø asosiy asosiy qismlar xalqaro mashhur brendlar bo'lib, ular mashinalar va asboblarni ishonchli boshqarishi mumkin va butun tizimning ishlashi xavfsiz, barqaror va ishonchli.

(Maishiy, old) past tezlikli rolikli cho'tka (to'g'ridan-to'g'ri haydovchi, ixtiyoriy):

• Ø rolikli cho'tkaning kengligi: 3700 mm, tuk diametri: 815 mm dan katta yoki unga teng; Rolling cho'tkasi tezligi: 250 rpm dan katta yoki unga teng;

• Rolikli cho'tka bir butun sifatida ramka tuzilishini qabul qiladi, yuqori quvvat va yaxshi ishonchlilik;

• Ø rolikli cho'tka "suv ostidagi vosita va poliuretan" ning moslashuvchan ulanish strukturasini qabul qiladi, yuqori uzatish samaradorligi, motorni samarali himoya qilish va qulay va tez demontaj qilish;

• Ø rolikli cho'tka chap va o'ng 25 daraja burilishni amalga oshirishi mumkin;

• Ø suzuvchi funktsiyaga ega va to'siqlarni oldini olish va tebranish va shovqinni kamaytirish uchun yo'l sharoitlariga qarab avtomatik ravishda tekislanishi mumkin;

• Ø rulonli cho'tka avtomatik teskari ko'tarish funktsiyasiga ega;

• Topraklama bosimi signalizatsiyasi funktsiyasi bilan rulonli cho'tka;

• Ø tuklar maxsus shakldagi bitta chipli yig'ilishdan iborat. Tuklar polipropilen va po'lat simlarning aralash tartibida joylashtirilgan, aşınmaya bardoshli, yaxshi elastiklik, egilish qarshiligi va yo'l yuzasiga zarar yetkazilmaydi;

• Ø rulo cho'tkasi gidravlik silindr bilan sozlangan cho'tka boshini bosish funktsiyasiga ega va cho'tkaning foydalanish tezligini samarali yaxshilash uchun supurgi va zamin orasidagi bo'shliqni sozlash mumkin;

• Ø pnevmatik shinalar rulonni supurish uchun qo'llab-quvvatlash g'ildiragi uchun qabul qilinadi, bu zarbani yaxshi singdirish va barqarorlikka ega. Qo'llab-quvvatlash g'ildiragi bahor bilan jihozlangan va avtomatik qaytarish funktsiyasiga ega;

• Ø rulonli supurgi va shassi mashinasi haydash turi bo'yicha ulanadi, bu hech qanday yordamchi asboblarsiz o'rnatish va demontaj qilish uchun qulay va bir kishi tomonidan 3 ~ 5 daqiqa ichida bajarilishi mumkin;

(Maishiy, old) past tezlikli rolikli cho'tka (zanjir turi, ixtiyoriy):

• Ø rolikli cho'tkaning kengligi: 3700 mm, tuk diametri: 915 mm dan katta yoki unga teng; Rolling cho'tkasi tezligi: 250 rpm dan katta yoki unga teng;

• Rolikli cho'tka bir butun sifatida ramka tuzilishini qabul qiladi, yuqori quvvat va yaxshi ishonchlilik;

• Ø Rolikli cho'tkaning haydash rejimi: er-xotin gidravlik vosita va dvigatel va zanjirli kombinatsiyalangan haydash qabul qilinadi. Dvigatelni samarali himoya qilish va dvigatelning to'qnashuvini oldini olish uchun vosita umumiy ramka ichiga joylashtirilgan;

• Ø rolikli cho'tka chap va o'ng 32 daraja burilishni amalga oshirishi mumkin, suzuvchi funktsiyaga ega, yo'l sharoitlariga qarab avtomatik ravishda tekislashi mumkin, to'siqlardan qochish rolini o'ynaydi, shuningdek, zarbani yutish va shovqinni kamaytirish rolini o'ynashi mumkin;

• Topraklama bosimi signalizatsiyasi funktsiyasi bilan rulonli cho'tka;

• Ø rulonli cho'tka avtomatik teskari ko'tarish funktsiyasiga ega;

• Ø tuklar maxsus shakldagi bir bo'lakdan, tuklar esa polipropilen va po'lat simdan yasalgan, aşınmaya bardoshli, yaxshi elastik, egilishga chidamli va yo'l yuzasiga zarar etkazmaydi;

• Ø rolikli cho'tka cho'tka boshini bosish funktsiyasiga ega va cho'tkaning sochidan foydalanish tezligini samarali yaxshilash uchun supurgi va yer orasidagi bo'shliqni sozlash mumkin;

• Ø Pnevmatik shinalar rulonni supurish uchun qo'llab-quvvatlash g'ildiragi uchun qabul qilinadi, bu zarbani yaxshi singdirish va barqarorlikka ega. Qo'llab-quvvatlash g'ildiragi bahor bilan jihozlangan va avtomatik qaytish funktsiyasiga ega;

• Ø rulonli supurgi avtomashina shassisiga ulanish orqali haydash orqali ulanadi, bu hech qanday yordamchi asboblarsiz o'rnatish va demontaj qilish uchun qulaydir. Yuklash va tushirish bir kishi tomonidan 3 ~ 5 daqiqa ichida bajarilishi mumkin;

(Maishiy, old) yuqori tezlikli rolikli cho'tka (to'g'ridan-to'g'ri haydovchi, ixtiyoriy):
Ø rolikli cho'tkaning kengligi: 4200 mm / 3700 mm, tuk diametri: 915 mm dan katta yoki unga teng; Rolling cho'tkasi tezligi: 400 rpm dan katta yoki unga teng;
Rolikli cho'tka bir butun sifatida ramka tuzilishini qabul qiladi, yuqori quvvat va yaxshi ishonchlilik;
Ø er-xotin gidravlik motorlar to'g'ridan-to'g'ri haydash uchun ishlatiladi. Dvigatel to'g'ridan-to'g'ri shpindelni yuqori samaradorlik bilan aylantiradi. Dvigatel va shpindel dvigatelni samarali himoya qilish uchun moslashuvchan tarzda ulanadi va demontaj qulay va tezdir; Dvigatel yaxshi ishlashi va ishonchli ishlashi bilan xalqaro mashhur brendni qabul qiladi;
Ø rolikli cho'tka chap va o'ng 32 daraja burilishni amalga oshirishi mumkin;
Ø suzuvchi funktsiyaga ega va to'siqlarni oldini olish va tebranish va shovqinni kamaytirish uchun yo'l sharoitlariga qarab avtomatik ravishda tekislanishi mumkin;
Topraklama bosimi signalizatsiyasi funktsiyasi bilan rulonli cho'tka;
Ø tuklar maxsus shakldagi bitta chipli yig'ilishdan iborat. Tuklar polipropilen va po'lat simlarning aralash tartibida joylashtirilgan, aşınmaya bardoshli, yaxshi elastiklik, egilish qarshiligi va yo'l yuzasiga zarar yetkazilmaydi;
Ø rolikli cho'tka cho'tka boshini bosish funktsiyasiga ega va cho'tkaning sochidan foydalanish tezligini samarali yaxshilash uchun supurgi va yer orasidagi bo'shliqni sozlash mumkin;
Ø rolikli cho'tka qor qalqoni avtomatik sozlash funktsiyasi bilan jihozlangan va qor qalqoni burchagi kabinada sozlanishi mumkin;
Ø pnevmatik shinalar rulonni supurish uchun qo'llab-quvvatlash g'ildiragi uchun qabul qilinadi, bu zarbani yaxshi singdirish va barqarorlikka ega. Qo'llab-quvvatlash g'ildiragi bahor bilan jihozlangan va avtomatik qaytarish funktsiyasiga ega;
Rulo supurgi shassi mashinasi bilan osilgan ulanish orqali ulanadi, bu hech qanday yordamchi asboblarsiz o'rnatish va demontaj qilish uchun qulay va 3 ~ 5 daqiqada bir kishi tomonidan bajarilishi mumkin;

• (Maishiy, old) qor belkurak (ixtiyoriy):

• Qor tozalash kengligi: 3600 mm;

• Ø oldingi qor belkurak segmentli (to'rt qismli) belkurak plastinka tuzilishiga ega va to'rtta bog'lovchi novda va orqaga qaytish kamonining to'siqlardan qochish tuzilishini qabul qiladi. Har bir belkurak plitasi mustaqil ravishda va avtomatik ravishda to'siqlardan qochishi mumkin;

• Ø oldingi qor belkurak yuzasi yuqori quvvatli po'latdan yasalgan; Old qor belkurakning ko'tarish, tushirish, burilish va boshqa funktsiyalari gidravlik silindr bilan yakunlanadi;

• Ø old qor belkurak va shassi yuk mashinasi panel tipidagi tezkor ulanish rejimini qabul qiladi va o'z-o'zidan yasalgan oldingi rulonli supurish bilan almashtirilishi mumkin va universaldir;

• Ø oldingi qor belkuraklari zarbani yutish va shovqinni kamaytirish mexanizmi bilan jihozlangan: har bir pichoqni aylantirish plitasining orqa tomonida to'siqlarga duch kelganda pichoqni aylantira oladigan metall bo'lmagan zarba yutuvchi moslama mavjud;

• Ø oldingi qor belkurakining burilishlari uchun ikkita ikki bosqichli bir ta'sirli yog 'tsilindrlari ishlatiladi va burilish mexanizmining xizmat qilish muddati va ishonchliligini yaxshilash uchun qattiq chegara tuzilishi o'rnatiladi;

• Burilish gidravlik tizimi burilishning barqarorligini ta'minlash va yog 'tsilindrini himoya qilish uchun ikki tomonlama toshib ketish valfi bilan jihozlangan;

• Ø oldingi qor belkurak, qor belkurakini chekka tosh bilan to'qnashganda himoya qilish uchun yon tomondan to'qnashuvga qarshi bloklar bilan jihozlangan;

• Old qor belkurakining tashqi tomoniga ogohlantiruvchi postlar o'rnatilgan bo'lib, bu haydovchiga qorni tozalash vaqtida qor belkurakining yon holatini baholashga yordam beradi.

(maishiy, old) yuqori tezlikda qor kurak:
Qor tozalash kengligi: 3700 mm;
Ø Pichoqni aylantirish plitasining orqasida oltita to'rtburchaklar burilish kamon qurilmalari mavjud bo'lib, ular to'siqlarga duch kelganda pichoqni aylantirishi mumkin. Bu pichoq segmentatsiyasining avtomatik to'siqlardan qochish funktsiyasiga tegishli (uch qism) va to'siqdan qochish balandligi 120 mm dan katta yoki unga teng;
Ø oldingi qor belkurakining ko'tarish, tushirish, burilish va boshqa funktsiyalari gidravlik moy tsilindri bilan yakunlanadi va burilish burchagi ± 32 daraja;
Ø belkurak chetining kesish burchagi sozlanishi va turli xil qor tozalash sharoitlariga moslashish uchun burchaklar mos ravishda 90 daraja, 85 daraja va 80 daraja.
Ø oldingi qor belkurak pichog'i yaxshi qattiqlik bilan aşınmaya bardoshli po'latdan yasalgan;
Ø oldingi qor belkurak va shassi yuk mashinasi panel tipidagi tezkor ulanish rejimini qabul qiladi va oldingi ichki rulon supurgisi va xc3600 qor kurak bilan almashtirilishi mumkin va universaldir;
Ø oldingi qor belkurak ajralmas payvandlash strukturasini qabul qiladi va belkurak plitasi aerozolli yoy bo'lib, qorni yon tomondan yuqori tezlikda silliq oqishiga yordam beradi;
Ø oldingi qor belkurakining oldingi yuqori qismi qorni yuqori tezlikda tozalash jarayonida hosil bo'lgan qor tumanining kabinaning old oynasiga tushishiga yo'l qo'ymaslik uchun qorni to'sish moslamasi bilan jihozlangan;
Ø oldingi qor belkurakining burilishi uchun ikkita yog 'tsilindri ishlatiladi va burilish mexanizmining xizmat qilish muddati va ishonchliligini yaxshilash uchun qattiq chegara tuzilishi o'rnatiladi; Burilish gidravlik tizimi burilish barqarorligini ta'minlash va yog 'tsilindrini himoya qilish uchun o'zaro faoliyat toshib ketish valfi bilan jihozlangan;
Old qor belkurakining tashqi tomoniga ogohlantiruvchi postlar o'rnatilgan bo'lib, bu haydovchiga qorni tozalash vaqtida qor belkurakining yon holatini baholashga yordam beradi.
Old qor belkurakining tashqi tomoni ostida to'qnashuvga qarshi chiqadigan blok o'rnatilgan.

10, Ishlash tartibi
qor tozalash vositasi "kontroller plus Display plus tugma tutqichi bilan avtobus turi" boshqaruv rejimini qabul qiladi.Rolikli cho'tkaning aylanishi, rulo cho'tkasi (qor belkurak) ko'tarish harakati, rulo cho'tkasi (qor belkurak) burilish harakati, rolikli cho'tkani bosish harakati, rulo cho'tkasi to'siqni sozlash harakati, yoyuvchi diskni aylantirish, yoyuvchi qirg'ich zanjiri harakati va boshqalar kabinada bajarilishi mumkin. , va rulonli cho'tkaning ishlashi operatsiya qutisi tutqichi va rocker kaliti orqali yakunlanadi. Tarqatish operatsiyasi displey ekraniga birlashtirilgan bo'lib, operatsiyani yanada sodda va moslashuvchan qiladi. Avtomobilning ishlashi ikkita ishlaydigan qurilma tomonidan amalga oshiriladi, biri kabinada, ikkinchisi esa avtomobil old tomonining chap tomonidagi operatsion panelda.
Kabinaning ishlash qutisi. U asosiy haydovchi o'rindig'ining o'ng tomonidagi transmissiya o'zgartirish dastagi yonida joylashgan bo'lib, asosan cho'tka, qor belkurak va yoyish uchun ishlatiladi.
ko'rsatish. U asosan yoyish operatsiyasi, yoyish parametrlarini o'rnatish, sug'orish operatsiyasi (ixtiyoriy), nosozlikni aniqlash, kiritish / chiqish so'rovi, rejim tanlash va boshqalar uchun ishlatiladi.
Kabina tashqarisidagi ish qutisi. U avtomobilning chap belkurak cho'tkasi o'rnatish kronshteynida joylashgan va asosan belkurakni (cho'tkani) qismlarga ajratish uchun ishlatiladi.

1-rasm: kabinadagi ish qutisining tartibi

2-rasm: kabina tashqarisidagi ish qutisining tartibi

Asosiy texnik parametrlar

Mafzalliklari bor
1.Yuqori ishlash
Bir vaqtning o'zida ishlang. Rolikli cho'tka va tarqatuvchi bir vaqtning o'zida ishlashi mumkin va bir vaqtning o'zida eng yaxshi ishlashga erishish mumkin.
Dvigatel va yog 'tsilindri mustaqil ravishda boshqariladi. Rolikli cho'tka motori asosiy nasos tomonidan moy bilan ta'minlanadi va yog 'tsilindrining barcha harakatlari tishli nasos tomonidan yog' bilan ta'minlanadi. Favqulodda to'siqlarni chetlab o'tishda yog 'tsilindrini ko'tarish, burilish va boshqa harakatlar mustaqil ravishda boshqarilishi uchun u mustaqil ishlaydi va bir-biriga xalaqit bermaydi.
Suv ostidagi vosita va himoya tuzilishi. Rolikli cho'tka milya to'g'ridan-to'g'ri gidravlik vosita tomonidan boshqariladi va gidravlik vosita va o'rnatish o'rindig'i o'rtasida rulman o'rnatiladi, bu qorni tozalash paytida mil tebranishining gidravlik motorga ta'sirini samarali ravishda kamaytiradi va gidravlikaning xizmat qilish muddatini uzaytiradi. motor.
Shlangi vosita to'g'ridan-to'g'ri rolikli cho'tka mandreliga o'rnatiladi, ixcham tuzilishga ega, gidravlik dvigatelning qisqa ochiq masofasi va ochiq qismi himoya qopqog'i bilan ta'minlanadi, bu esa gidravlik dvigatelning to'qnashuvida shikastlanish ehtimolini yanada kamaytiradi. rolikli cho'tka va chekka.

Rolikli cho'tka ramka tuzilishi. Rolikli cho'tka ramkasi yopiq ramka tuzilishini qabul qiladi va old tomondan bog'lovchi novda o'rnatiladi, u yaxshi tizimli kuchga ega, ramkani deformatsiya qilish oson emas va rulo cho'tkasi muammosiz ishlaydi.

2.Ssifat jihatidan ustun
Yuqori aksessuar konfiguratsiyasi. Asosiy asosiy komponentlar gidravlik nasos, gidravlik valf, vosita, elektr boshqaruv komponentlari va boshqalar kabi uyda va chet elda taniqli brendlardir.

3.Xavfsiz va ishonchli
Ovozli signalizatsiya tizimi bilan jihozlangan. U turli xil ovozli signallarni va ish paytida tezkor xabarlarni yuborishi mumkin.
Yorug'lik signalizatsiyasi bilan jihozlangan. Rolikli cho'tka boshining har ikki tomonida ogohlantirish chiroqlari o'rnatilgan. Kechasi yoki yomon yorug'lik muhitida ishlaganda, orqa va yon transport vositalariga va piyodalarga xavfsizlikka e'tibor berishni eslatish uchun ogohlantirish chiroqlarini yoqing.

Dvigatel shpindelini uzatish tuzilishi. Shlangi tizimning ko'tarish davri quvur portlashining oldini olish va xodimlarning xavfsizligini ta'minlash uchun muvozanat valfi bilan jihozlangan.
Yuqori bosimli filtrlash. Tizimning uzoq muddatli ishlashini ta'minlash uchun gidravlik tizim yuqori bosimli filtrlash moslamasi bilan jihozlangan.

4. Turli funktsiyalar
Foydali model qorni tozalash, qorni tozalash, qattiq qor erituvchi moddalarni yoyish va boshqalar funktsiyalariga ega.
