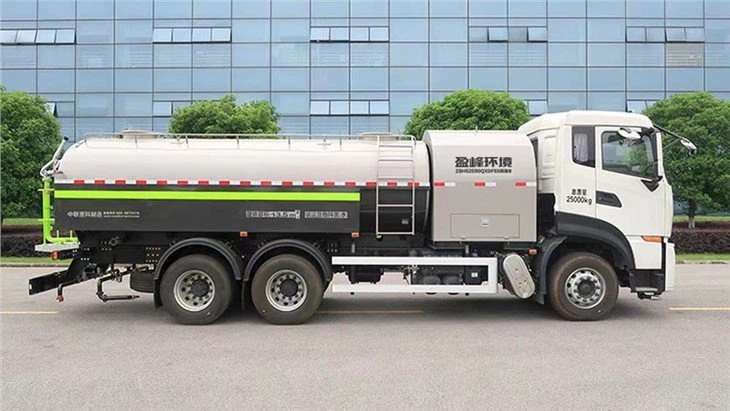

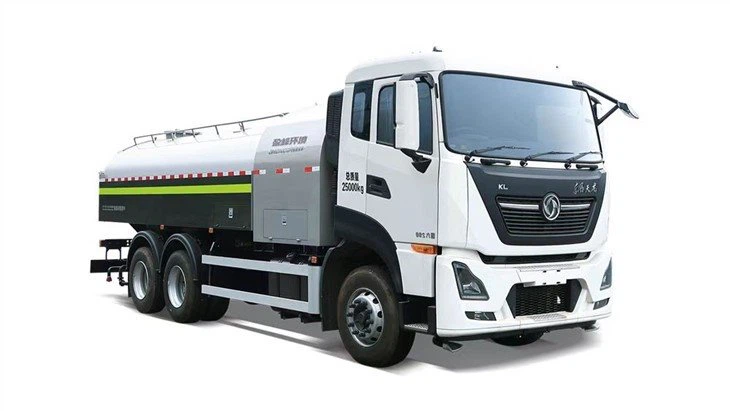

Past bosimli purkagichli 25 tonnalik suv tankeri
ZBH5255GQXDFE6 25 tonna past bosimli purkagichli suv tankeri kompaniya tomonidan ishlab chiqilgan yangi tozalash mashinasidir. Avtomobil dongfeng tijorat sinf II shassisini qabul qiladi, maxsus operatsion qurilmalar va boshqaruv tizimi qayta o'rnatilgan.
Mahsulotni tanishtirish
Mahsulotga umumiy nuqtai
ZBH5255GQXDFE6 25 tonna past bosimli purkagichli suv tankeri kompaniya tomonidan ishlab chiqilgan yangi tozalash mashinasidir. Avtomobil dongfeng tijorat sinf II shassisini qabul qiladi, maxsus operatsion qurilmalar va boshqaruv tizimi qayta o'rnatilgan. Maxsus operatsion uskunalarga old o'rdak uchi yuvish moslamasi, orqa to'siqni yuvish moslamasi, orqa purkagich va suv to'pi kiradi.
Past bosimli püskürtmeli 25 tonna suv tankeri turli funktsiyalarga ega, chiroyli ko'rinish, yuqori samaradorlik, atrof-muhitni muhofaza qilish va ishonchli yuqori ishlashga ega.
Funktsiyalar haqida umumiy ma'lumot
Yo'l sirtini yuvish va changni sepishni amalga oshirishi mumkin; Uzoq masofali suv tabancası bilan jihozlangan, masofadan yuvish uchun ishlatilishi mumkin.
Qo'llash doirasi
Shahar yo'llari, kvadratlarni tozalash, purkash operatsiyalari uchun javob beradi.

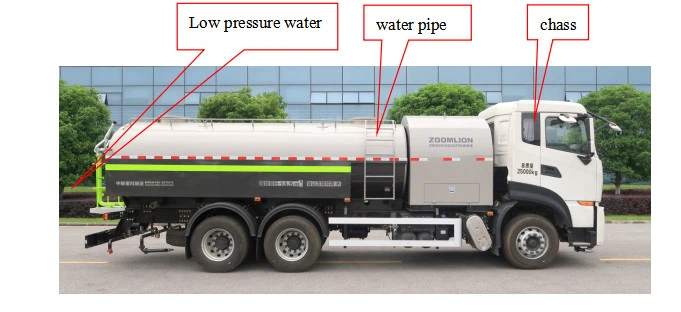

Asosiy tuzilma va ishlash xususiyatlari
1, shassi
Dongfeng Commercial Vehicle Co., LTD. DFH1250D4 turi ii shassi modifikatsiyasi, shassi kuchli quvvat, kuchli yuk ko'tarish qobiliyati, yuqori ishonchlilik xususiyatlariga ega bo'lgan ilg'or Evropa texnologiyasiga amal qiladi, shu bilan birga shassi milliy vi emissiya standartlariga javob berish uchun Dongfeng Cummins D6.7NS6B290 dvigatelini qabul qiladi. Umuman olganda, shassi Xitoyda eng ilg'or va ishonchli tijorat avtomobil shassisidir.
2,Suv quvuri
Suv idishining umumiy hajmi 19,7 m³, samarali hajmi esa 13,5 m³. Etarli darajada samarali hajm mahsulotning uzoq ishlash muddatini ta'minlaydi. Tank tanasi dizaynni optimallashtirish uchun chekli elementlarni tahlil qilish usulini qo'llaydi va qat'iy ishonchlilik sinovidan o'tdi. Tank ilg'or bir martali ishlatiladigan qadoqlash idishini shakllantirish texnologiyasini, robotni avtomatik payvandlashni, penetratsion buzilmaydigan sinovni, suv oqmasligini, uzoq umr ko'rishni o'z ichiga oladi, idishning ichki qismi korroziyaga qarshi epoksi ko'mir asfalt bo'yog'ini professional korroziyaga qarshi qoplamadan foydalanadi. ta'sir.
3,Past bosimli suv yo'llari tizimi
Past bosimli suv pompasi. Mashhur brendning o'z-o'zidan ishlaydigan ikki bosqichli santrifüj nasosini qabul qiling, nominal tezligi 1480 rpm, nominal ish bosimi 1,1 mpa, nominal oqim 50 m³ / soat, yuqori samaradorlik, yaxshi ishonchlilik.
Old o'rdakni yuvish moslamasi. Old o'rdak-ko'krak yuvish moslamasi yo'l sirtini va yo'l chetini yuvish uchun mos bo'lgan pnevmatik kesish valfi tomonidan boshqariladi. O'rdak-ko'krakning yuvish yo'nalishi maxsus tuzilma bilan o'zboshimchalik bilan sozlanishi mumkin va yuvish kengligi 8 m dan kam emas.
Orqa to'siqni yuvish moslamasi. To'siqni yuvish moslamasi chap va o'ng konusli ko'krakka ega bo'lgandan so'ng, ikki tomonlama yuvish, pnevmatik kesish valfi tomonidan boshqariladi, aylanadigan gilzani sozlash orqali, ko'krak burchagini sozlashi mumkin, to'siqdan keyin 6 qatorni yuvish mumkin.
Orqa sprinkler. Orqa sprinkler orqa sprinklerning ochilishi va yopilishini nazorat qilish uchun pnevmatik kesish valfini qabul qiladi va ikkita orqa sprinkler bir vaqtning o'zida ochilganda purkagichning kengligi 14 m dan kam emas.
Suv to'plari. Uzoq masofali suv to'pi alyuminiydan yasalgan va orqa stolning o'ng tomoniga o'rnatilgan. Suv quroli 0 daraja ~ 360 daraja aylanishi mumkin, qurol korpusi yuqoriga va pastga tushishi mumkin. Suv oqimining reaktiv shaklini (silindrsimon yoki konussimon) sozlash uchun qurol korpusining oldidagi sozlash ushlagichini aylantiring va qurolni yoping. Suv tabancasi qo'lda ball valfi tomonidan boshqariladi va ochilishi va yopilishi mumkin. Suv qurolining masofasi 38 m dan kam emas.
4, Ishning ishlash tartibi
Avtomobil "elektr boshqaruvi va qo'lda ishlash" kombinatsiyalangan boshqaruv rejimini qabul qiladi. Old o'rdak moslamasi, orqa to'siq qurilmasi, orqa sprinkler elektr va gazni yoqish va o'chirish, qulay va moslashuvchan ishlashi, kabinadagi ishlaydigan quti tomonidan boshqariladi, operatsion quti haydovchi o'rindig'ining o'ng tomonida joylashgan, oldingi duckbill qurilmasini, orqa to'siq qurilmasini, orqa sprinkler ishini boshqarish uchun ishlatiladi. Qo'lda balli valfni boshqarish orqali suv to'pini yoqing va o'chiring va suv oqimi shaklini (ustun yoki konusning) sozlang.

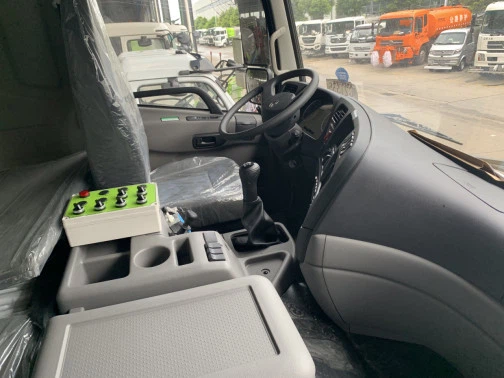

Kabinaning umumiy tartibining rasmi
Mahsulotning asosiy texnik parametrlari
| Loyiha | Birlik | Parametr | ||
Avtomobil parametrlari | Avtomobilning tayyorlik massasi | kg | 11960 | |
Maksimal yalpi massa | kg | 25000 | ||
Umumiy o'lchamlar (uzunlik × kenglik × balandlik) | mm | 10115×2530×3170 | ||
10835×2530×3170 | ||||
Minimal erni tozalash | mm | 240 | ||
Tankning samarali hajmi (e'lon) | m3 | 13.5 | ||
Suv idishining maksimal hajmi | m3 | 19.7 | ||
Ish samaradorligi | Yugurish tezligi | km/soat | Ⅰ:6.67,Ⅱ:10 | |
Tozalash suvining maksimal bosimi | MPa | 1.1 | ||
Tozalash suvi oqimi | L/min | 530-930 | ||
Flush kengligi o'rdak tumshug'idan oldin | m | 8 dan katta yoki teng | ||
Sprinkler kengligi | m | 14 dan katta yoki teng | ||
konusning ko'krak flush kengligi keyin | m | 24 dan katta yoki teng | ||
Suv qurollari diapazoni | m | 38 dan katta yoki teng | ||
Nasos boshi | m | 110 | ||
O'z-o'zidan ishlov berish balandligi | m | 6.5 | ||
Haydash samaradorligi | Maksimal ko'tarilish burchagi | foiz | 30 | |
Minimal burilish diametri | m | 18 | ||
Shassi parametrlari | Shassi modeli, toifasi va ishlab chiqaruvchisi | Dongfeng tijorat DFH1250D4 tipidagi ikki sinfli shassi yuk mashinasi | ||
Yuklash soni | 2 | |||
Dvigatel modeli va ishlab chiqaruvchisi | Dongfeng Cummins D6.7NS6B290 | |||
Dvigatel reytingi | 213kVt/2300r/min | |||
Dvigatelning maksimal aniq quvvati | 208kVt/2300r/min | |||
Transmissiya modeli | DC7J120TA | |||
Transmissiya turi | 9.204/6.082/3.984/2.506/1.586/1/0.829/R9.059 | |||
Shina | Old g'ildirak | 295/80R22.5 | ||
Orqa g'ildirak | 295/80R22.5 | |||
Asosiy afzalliklari
1. Yuqori ishlash
Suv idishi tuzilishi jihatidan ilg'or. Suv qutisi Q235A materialidan tayyorlangan, ichki qismi to'lqinga qarshi plastinka tampon tuzilishi bilan yaratilgan va pastki ramka umumiy strukturaning mustahkamligi va qattiqligini ta'minlash uchun ramka tuzilishidan qilingan.
2. Yaxshi sifat
Yuqori aksessuar konfiguratsiyasi. Past bosimli suv pompasi, elektromagnit klapan, mahalliy taniqli brendlar uchun elektr boshqaruv komponentlari, yaxshi sifat, yuqori ishonchlilik. Maxsus valf qutisiga o'rnatilgan elektromagnit klapan, ishonchli himoya, past ishlamay qolish darajasi.
3.Xavfsiz va ishonchli
Aqlli musiqa pleyeri. Operatsiyada ogohlantirish uchun musiqa tinglashi mumkin, atrofdagi piyodalarga e'tibor berishdan qochish kerakligini eslatadi.
O'q nuri bilan jihozlangan. Operatsiyada ogohlantiruvchi rol o'ynashi mumkin, atrofdagi piyodalarga ehtiyot bo'lishlarini eslatib turing.
4.Ko'p funktsiyali
Old o'rdak og'zi bilan jihozlangan, sepilganidan keyin, to'siq qurilmasidan keyin. Yo'l sirtini yuvish va changni sepishni amalga oshirishi mumkin.
Uzoq masofali suv to'pi bilan jihozlangan. Masofadan yuvish uchun.
Bir nechta zahiralangan portlarni sozlang. Mijozning shaxsiy ehtiyojlariga ko'ra, ixtiyoriy yuqoriga va pastga buzadigan amallar, chap va o'ng yashil sug'orish, yuqori yashil sug'orish, o'z-o'zidan astarlash, tuz aralashtirish va boshqalar kabi turli funktsiyalarni kengaytirishi mumkin.
5.Oddiy parvarishlash
Past bosimli suv yo'llari tizimi filtri uch tomonlama filtr va kanalizatsiya klapan bilan jihozlangan bo'lib, u past bosimli nasosning ishlash muddatini uzaytirish uchun aralashmalarni samarali filtrlashi va tozalashni kamaytirish uchun kanalizatsiya klapanining ishlashi orqali iflosliklarni o'z vaqtida chiqarib yuborishi mumkin. filtrning chastotasi va filtr va qo'lda boshqaruv valfi xodimlarning qulay ishlashi uchun qulay holatda joylashgan.
Ish funktsiyasi
| Raqam | Ism | Rasm | Xususiyatlari | Stuzilishi va ishlash xususiyatlari |
1 | O'rdak og'zidan oldin |
| Yo'llarni, maydonlarni va boshqa joylarni yuvish uchun ishlatiladi | Yuvish oqimi: 930L/min |
2 | To'siqdan keyin |
| Yo'llarni, maydonlarni va boshqa joylarni yuvish uchun ishlatiladi | Yuvish oqimi: 800L/min |
3 | Orqa sprinkler |
| Yo'llarda, maydonlarda va boshqa joylarda suv sepish uchun ishlatiladi | Sprinkler oqimi: 530L/min |
4 | Suv to'pi |
| Bu masofaviy yuvish va yordamchi yong'inga qarshi kurashda ishlatilishi mumkin. Uni barcha yo'nalishlarda aylantirish mumkin | Suv to'pi oqimi: 530L / min |
Ixtiyoriy qurilma
raqam | nomi | rasm | Xususiyatlari | stuzilishi va ishlash xususiyatlari |
1 | O'z-o'zidan ishlaydigan qurilma |
| O'z-o'zidan ishlaydigan qurilma bosimli musluk suvining etishmasligi uchun ishlatilishi mumkin, mustaqil suvga erishish uchun kanallar, suv omborlari va boshqa bosimsiz suv manbalari uchun ishlatilishi mumkin. | O'z-o'zidan ishlaydigan interfeys avtomobilning o'ng tomonining o'rta holatida joylashgan bo'lib, o'z-o'zidan ishlaydigan shlang uzunligi 8 metr va balandligi 6,5 m. |
2 | Tuz aralashtirish moslamasi |
| Tuzni aylantiring va o'zingizni aralashtiring | Orqa platformaning o'ng tomonida joylashgan, qishda sho'r suv sepish uchun ishlatilishi mumkin bo'lgan Aksu suv idishi talab qilinadi. |
3 | Yuqori buzadigan amallar qurilmasi |
| Spray chang, issiqlikning oldini olish va sovutish operatsiyalari | Tank tepasining orqa uchida joylashgan, zanglamaydigan po'latdan purkagich, changni tozalash va sovutish effekti yaxshi. |
4 | Püskürtme qurilmasi |
| Spray chang, issiqlikning oldini olish va sovutish operatsiyalari | Orqa panjara ustida joylashgan, zanglamaydigan po'latdan purkagich bilan jihozlangan, püskürtme oqimi katta, changni tozalash va sovutish effekti yaxshi. |
5 | Yuqori ko'kalamzorlashtirish |
|
| Chap va o'ng tomonda 3 ta o'rdak shaklidagi purkagich boshlari mavjud bo'lib, ular suv idishining yuqori qismining har ikki tomonida joylashgan. Ko'krak burchagi turli burchakli suv pardasini hosil qilish uchun sozlanishi mumkin |
6 | Ekishdan keyingi |
| Yashil kamarni sug'orish | Har bir tomon orqa operatsion platformaning orqa qismida joylashgan purkagich bilan jihozlangan |
7 | Spray insektitsid tizimi |
| Pestitsidlarni purkash va hasharotlarni davolash | Dori dispenseri transport vositasining o'ng tomonining o'rtasida, dori qutisi esa transport vositasining chap tomonining o'rtasida joylashgan. |
8 | Yuqori bosimli tozalash tizimi |
| Avtomobilni yuving, sobit nuqtani tozalash | Avtomobilning o'rta qismida joylashgan bo'lib, 10 metrli rezina shlang va qo'lda purkagich bilan jihozlangan. |
9 | Past bosimli lasan yig'ilishi |
| Avtomobilni yuvish, qattiq nuqtani tozalash uchun ishlatilishi mumkin | 20 metrli shlang, g'altak va purkagich bilan jihozlangan, orqa operatsion platformada joylashgan |
10 | To'liq avtomatik suv zarbasi |
| Masofadan yuvish va yordamchi yong'inga qarshi operatsiyalar uchun ishlatiladi | Suv to'pi oqimi: 650L / min Balandligi: 38 m yoki undan yuqori "Yuqoriga va pastga", "chapga va o'ngga" avtomatik sozlash bo'lishi mumkin |
