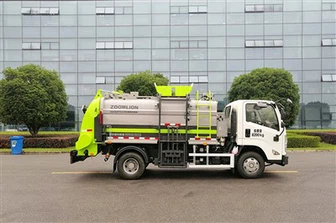

7 tonna o'z-o'zini yuklaydigan va tashlaydigan axlat mashinasi

Mahsulotga umumiy nuqtai

ZBH5070ZZZEQE6 7 tonna O'z-o'zini yuklaydigan va tashlaydigan axlat mashinasi Changsha Zoomlion Environmental Industry Co., LTD tomonidan bozor ehtiyojlariga muvofiq ishlab chiqilgan o'zi yuklaydigan axlat mashinasidir. Avtomobil tashqi ko'rinishida chiroyli va innovatsiondir. U ikkinchi toifadagi shassidagi axlat qutisi, chelakni aylantirish mexanizmi, pastki ramka, bosimni to'ldirish mexanizmi, gidravlik tizim va elektr boshqaruv tizimi va boshqalar kabi maxsus ishlaydigan qurilmalardan qayta o'rnatiladi.

7 tonna o'z-o'zini yuklaydigan va tashlaydigan axlat mashinasi shahar axlatini yig'ish va tashish uchun javob beradi, asosan 120/240/660L standart plastik chelak maishiy axlatni yig'ish va tashish uchun ishlatiladi; U katta axlat siqish mashinasi bilan ishlatilishi mumkin.

Funktsiyalar haqida umumiy ma'lumot
U ko'plab funktsiyalarga ega, masalan, axlatni yig'ish, axlatni tashish, yuqori axlatdan keyingi yuklash rejimi, axlatni siqish va docking tushirish.

Qo'llash doirasi
ZBH5070ZZZEQE6 7 tonna O'z-o'zini yuklaydigan va tashlaydigan axlat yuk mashinasi mahsulotlari 120L/240L/660L standart plastik chelakka mos kelishi mumkin.

Asosiy tuzilma va ishlash xususiyatlari

1.Shassi
Shassi. Dongfeng Motor Co., LTD. EQ1075SJ3CDF turi ii shassisi, kuchli quvvat, kuchli yuk ko'tarish qobiliyati, shassi ilg'or, oltinchi milliy emissiya shassisining ishonchli sifati.
Dvigatel. Anhui Quanchai Power Co., LTD tomonidan ishlab chiqarilgan q23-115E60 dizel dvigatelini qabul qiling, nominal quvvati 85 kVt, nominal tezligi 3000 r/min, emissiyasi milliy oltinchi standartga javob beradi.
2,Bin
Axlat qutisini oziqlantirish rejimi - orqadan yuklash, tushirish rejimi - ag'darilgandan keyin.
Axlat qutisi to'liq muhrlangan dizayn bo'lib, qirg'ich va slaydni plastinka bosimini to'ldirish mexanizmi bilan bo'shashgan axlatni siqib chiqarishi mumkin, yuqori aniq yuk va uzatish samaradorligi, past operatsion xarajatlar.
3,Oziqlantirish mexanizmi
Axlat qutisi 120L/240L/660L standart barrelga mos kelishi mumkin bo'lgan orqa tomonda ikki chelakli oziqlantirish mexanizmi bilan jihozlangan.
4,Ishning ishlash rejimi
Avtomobil "controller plus CAN bus" boshqaruv rejimini qabul qiladi. Mahalliy va xorijiy yuqori sifatli elektr komponentlarini ishlatish, turli xil nazorat tartib-qoidalarini tayyorlash, aqlli nazorat, xavfsizlikni nazorat qilish va insoniylashtirilgan boshqaruv operatsiyalari va boshqaruvchining qisqa tutashuvi o'zini o'zi himoya qilish, shuning uchun tizim kuchli birlikka ega, yuqori ishonchlilik, ishlatish uchun qulaylik, texnik xizmat ko'rsatish va boshqa xususiyatlar.
Avtomobilning ishlashi:
1) Kokpitning ishlash qutisi. Haydovchi o'rindig'i asboblar panelining o'ng old tomonida, haydovchi kabinasining markaziy konsolining panelida joylashgan bo'lib, u asosan ishlaydigan chiroqlar, yuk tushirish, favqulodda to'xtash, ish sharoitlarini tanlash va boshqa operatsiyalar uchun ishlatiladi.
2) Favqulodda to'xtatish tugmasi. Favqulodda to'xtash uchun avtomobilning chap markazidagi tugma.
3) Masofadan boshqarish pulti. Axlat qutilarini oziqlantirish, tushirish va bosim bilan to'ldirish aylanishini boshqarish uchun ishlatiladi.
4) Avtomobilning orqa ish paneli. Avtomobilning o'ng orqa tomonida joylashgan bo'lib, asosan axlat qutisini oziqlantirish, tushirish, bosim bilan to'ldirish uchun ishlatiladi.

1-rasm: Kabinani ishlatish qutisi 2-rasm: Avtomobilning chap tomonidagi favqulodda to'xtatish tugmasi qutisi

3-rasm: Simsiz masofadan boshqarish pulti 4-rasm: Avtomobilning o'ng orqa ish paneli

Mahsulotning asosiy texnik parametrlari

Asosiy afzalliklari
1.Yuqori ishlash
Axlat qutisi. Axlat qutisi tuzilishi rivojlangan. Butun kuch strukturasi dizayni ishonchli, mexanizm mustahkam va ishonchli, pastki plastinka va yon plastinka yuqori quvvatli va yuqori sifatli po'latdan egilishdan yasalgan, pastki plastinka hech qanday nur dizaynini qabul qilmaydi, qattiqlik oqilona mos keladi, damping axlat qulay, tozalash oson. Dustbin kanalizatsiya oqmasligini ta'minlash uchun oqishsiz qayiq dizaynini qabul qiladi. Qutining ikkala tomoni zanglamaydigan po'latdan yasalgan silindrli qopqoq, chiroyli ko'rinish bilan jihozlangan.

Bosim to'ldirish mexanizmi. Bosim to'ldirish mexanizmi axlat qutisiga joylashtirilgan. Bu bo'shashgan axlatni siqish va to'ldirish uchun qurilma. Bosim to'ldirish moslamasi qirg'ichdan va qirg'ichdan tsilindrdan, skeytbord va skeytbord moyli silindrdan va slayd blokidan va boshqa qismlardan iborat. Skreper skeytbordga o'rnatiladi va aylanishi mumkin. Skeytbord axlat qutisining yuqori qismiga o'rnatiladi va axlat qutisining har ikki tomonidagi relslar bo'ylab o'zaro harakatlanishi mumkin. Bosim to'ldirish mexanizmi bo'shashgan axlatni, yuqori aniq yuk tezligini va uzatish samaradorligini, past operatsion xarajatlarni siqib chiqarishi mumkin; Skeytbord qirg'ichini haydashda axlatni butunlay yoping, suzuvchi axlatni yo'q qiling, ikkilamchi ifloslanishni kamaytiring.

Oziqlantirish mexanizmi. Oziqlantirish mexanizmi axlat qutisining dumida joylashgan bo'lib, u axlat qutisidan axlat yig'ish uchun mo'ljallangan. Oziqlantirish jarayoni uch bosqichni o'z ichiga oladi: osilgan chelak, ko'taruvchi chelak va burilish paqir. Mexanizm barqaror va ishonchli, ish samaradorligi yuqori. Bir vaqtning o'zida 2 240L plastik qutilarni tashlab yuborishi mumkin, 120L/240L/660L plastik qutilarni aylantirishi mumkin, yuqori qo'llanilishi mumkin; Yuqori tushirish usulidan foydalanib, kanalizatsiya oqishini kamaytiring, tez, toza, ikkilamchi ifloslanishni kamaytiring.

2.Yaxshi sifat
Yuqori aksessuar konfiguratsiyasi. Xalqaro yoki mahalliy taniqli brendlar uchun gidravlik, elektr boshqaruv komponentlari, yaxshi sifat, yuqori ishonchlilik.

Alyuminiy qotishma panjara. Yon to'siq alyuminiy qotishma profilidan qilingan, umumiy ko'rinishi chiroyli va to'liq qayta ishlashni amalga oshirishi, kapital chiqindilarini va atrof-muhit ifloslanishini bartaraf qilishi mumkin.

3.Xavfsiz va ishonchli
Buzzerli signalizatsiya tizimi bilan jihozlangan. Materialni tushirishda signal signalini berishi mumkin.
Axlat qutisi xavfsizlik tirgaklari bilan jihozlangan. Ta'mirlash ishlari davomida ishonchli xavfsizlik himoyasini ta'minlaydi.
Chap va o'ng tomonlar favqulodda to'xtatish tugmalari bilan jihozlangan. Xavf bo'lsa, xavfsizlikni ta'minlash uchun operatsiya darhol to'xtatilishi mumkin.
Avtomobilning orqa tomonida xavfsizlik oyoqlari mavjud. Avtotransportni tushirish barqarorligini ta'minlash uchun axlat qutisini tushirish uchun xavfsizlik oyoqlari ochiladi.
Korpus bir qator xavfsizlikni ogohlantiruvchi stikerlar bilan jihozlangan. Operatorni so'rang, xavfsizlikka e'tibor bering.

Ish funktsiyasi

Axlat yuk mashinasining ish tartibi:
1-qadam: barabanli axlat yig'ish;

2-qadam: Docking tushirish yoki to'g'ridan-to'g'ri jo'natish.
