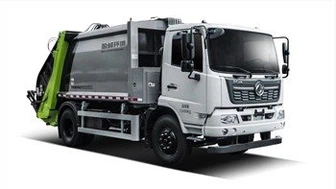

7 tonna siqilgan axlat mashinasi

ZBH5070ZYSEQY6 7 Tonnalik siqilgan axlat yuk mashinasi Changsha Zoomlion Environmental Industry Co., Ltd tomonidan mustaqil ravishda ishlab chiqilgan va ishlab chiqilgan yuklangandan keyin yangi avlod siqilgan axlat mashinasidir. Avtomobil Dongfeng National Class Ⅱ avtomashina shassisini qabul qiladi va qo'shish orqali o'zgartiriladi. axlat qutilari, to'ldirgichlar, dozerlar, oziqlantirish mexanizmlari, gidravlik tizimlar, elektron boshqaruv tizimlari va boshqa komponentlar. Avtomobil orqaga o'rnatilgan ikki tomonlama siqish texnologiyasini, yuqori ish samaradorligini, oddiy va chiroyli ko'rinishini, mukammal ishlashini va insoniylashtirilgan boshqaruv va ishlatish usullarini o'zlashtiradi. Shlangi va elektr kabi asosiy komponentlar yuqori sifatli komponentlardan tanlangan va ishlash barqarorligi yuqori. Bu ishonchli, samarali, oddiy va qulay axlat yig'ish va tashish vositasi.

Funktsiyaga umumiy nuqtai
U axlatni yig'ish, axlatni avtomatik yuklash va siqish, axlatni tashish va tashlash kabi bir nechta funktsiyalarga ega.

Qo'llash doirasi
U asosan bochkalar, sumkalar va quyma qishloq xo'jaligi axlatlarini yig'ish va tashish uchun javob beradi.

Asosiy tuzilma va ishlash xususiyatlari
ZBH5070ZYSEQY6 7 Tonna siqilgan axlat yuk mashinasi asosan shassi, axlat qutisi, plomba, dozer, oziqlantirish mexanizmi, gidravlik tizim, elektron boshqaruv tizimi va boshqa qismlardan iborat. Maxsus kirish quyidagicha:

1. Shassi
Shassi. U Dongfeng Motor Co., Ltd. tomonidan ishlab chiqarilgan EQ1075SJ3CDF ikkinchi darajali avtomobil shassisi modifikatsiyasini qabul qiladi, u kuchli quvvat va kuchli tashish qobiliyatiga ega. Shassi sifati ishonchli va milliy oltinchi emissiya darajasiga etadi.
Dvigatel.U Anhui Quanchai Power Co., Ltd. Q23-115E60 nominal quvvati 85 kVt va nominal tezligi 3000 r/min bo‘lgan dizel dvigatelini qabul qiladi va uning chiqindilari Milliy oltinchi standartga etadi.

2.Yuqori tana tuzilishi
Dozer
Dozer yuqori sifatli profillar va yuqori sifatli yuqori quvvatli marganets po'lat panellari bilan payvandlanadi. Bu mahsulotni tushirishni amalga oshiradigan komponent. Dozer axlat qutisi ichiga joylashtirilgan va tushirish jarayonini yakunlash uchun axlat qutisi yo'li bo'ylab sirpanish uchun uch bosqichli gidravlik silindr tomonidan boshqariladi.

Axlat qutisi
Axlat qutisi maishiy axlatni yig'ish va saqlash uchun 7 tonna siqilgan axlat yuk mashinasining bir qismidir, shuningdek, plomba kabi muhim qismlarning birlashtiruvchi matritsasi hisoblanadi. Uning oqilona strukturasi dizayni va material tanlash mahsulotning optimal ishlashini ta'minlaydi; ichki bo'shliq yuqori quvvatga ega yuqori sifatli yuqori quvvatli marganets po'latdan yasalgan , Uzoq xizmat muddati; yon panel butun taxtani egish orqali hosil bo'ladi va egri sirt dizayni estetikani oshirib, umumiy ramkaning qattiqligini yaxshilaydi; chiqindi qutisi quyruqda kanalizatsiya drenaj yivi bilan yaratilgan; chiqindi qutisining pastki qismi plomba qulflash mexanizmi bilan yaratilgan.
To'ldiruvchi
To'ldiruvchi maishiy chiqindilar hajmini siqib chiqaradigan va kamaytiradigan ushbu mahsulotning bir qismidir. To'ldirgichdagi bosimni to'ldirish mexanizmi to'lg'azish idishidagi axlatni toymasin plastinkaning sirpanish harakati va qirg'ichning aylanishi orqali siqadi va uni axlat qutisiga to'ldiradi. To'ldirgichning pastki qismi mahsulot kanalizatsiyasini saqlash hajmini yaxshilash uchun kanalizatsiya tanki bilan yaratilgan; plomba moddasining old tomoni ikki tomonlama muhrlangan chiziqlar bilan jihozlangan va kanalizatsiya oqmasligini samarali oldini olish uchun axlat qutisining orqa yuzi bilan muhrlangan tuzilmani hosil qiladi.

Oziqlantirish mexanizmi
Oziqlantirish mexanizmi axlat yig'ish idishidagi axlatni to'ldiruvchining hunisiga quyadigan komponent hisoblanadi. Yig'ish konteynerining turli xil moslashish doirasiga ko'ra, ushbu komponentning moslanadigan barrel hajmi boshqacha. To'ldirish idishiga axlatni to'kish jarayoni to'rt barli ulanish mexanizmini boshqaradigan gidravlik silindr tomonidan amalga oshiriladi.

Qo'riqchi to'plami
Qo'riqchi to'plami chiroyli ko'rinishga ega yuqori sifatli karbonli po'latdan yasalgan nurlar va yuqori sifatli karbonli po'lat qavslar bilan yig'ilgan.
3.Ishlash tartibi
Avtomobil "boshqaruv qutisi plyus kontroller va CAN avtobus ish paneli" boshqaruv rejimini qabul qiladi.
Yog 'pompini ishga tushiring:
a) Yog 'nasosi va moy idishi o'rtasidagi moy so'rish liniyasidagi sharli valfni oching;
b) Vites qutisi ishlaydigan tutqichi neytral holatda;
c) Kabinaning boshqaruv panelidagi quvvat tugmasini bosing, quvvat indikatori yashil rangga aylanadi;
d) Kabinadagi quvvatni o'chirish tugmachasini almashtiring;
e) Yog 'nasosi past ish ovozini chiqaradi, agar boshqa shovqin bo'lmasa, u normal ishlashga kirdi;
f) Yog 'nasosi 3-5 daqiqa barqaror ishlagandan so'ng, asosiy boshqaruv panelida turli operatsiyalarni bajarish mumkin.
boshqaruv uskunasi. Haydovchi o'rindig'ining old o'ng tomonida joylashgan bo'lib, haydovchi mashinadan tushmasdan dozerni tushirish ishlarini bajarishi mumkin.
Kabina boshqaruv paneli va har bir tugmaning funksiyalari quyidagicha tanishtiriladi:

Belgi	Kalit nomi	Xususiyatlari
	Quvvatlantirish manbai	3S tugmachasini bosing, indikator chirog'i yashil rangga aylanadi va tizim quvvati yoqiladi. Ushbu tugmani yana bosing, indikator chirog'i qizil yonadi va tizim quvvati o'chadi.
	Favqulodda to'xtash	Joriy harakatni to'xtating.
	Ishlaydigan chiroq	Ishchi chiroqni yoqish uchun tugmani bosing va ish chirog'ini o'chirish uchun tugmani yana bosing.
	Orqa yorug'lik	Tugmani bosing, panel fon chiroqi yonadi; tugmani yana bosing, panel fon yorug'ligi o'chdi.
	Ta'mirlash ishlari	3S tugmachasini bosing, indikator chirog'i qizil rangga aylanadi, texnik xizmat ko'rsatish rejimiga o'ting, vosita ishlamaydi, signal signali eshitiladi; ushbu tugmani yana bosing, indikator chirog'i yashil rangga aylanadi, avtomatik rejimga o'ting.
	Orqa sohada ishlash tugmalari	Ushbu tugmani bosing, yuqori indikator chirog'i qizil rangga aylanadi va to'ldiruvchining orqa qismidagi operatsiya qutisi tugmasi (orqa maydon) samarali bo'ladi; ushbu tugmani yana bosing, indikator chirog'i yashil rangga aylanadi va kabina (old soha) samarali ishlaydi.
	Kishan ko'rsatkichi	Bloklash kancasining yaqinlik tugmasi sezilmasa, qulflash kancasi indikator chirog'i yonadi, aks holda u yonmaydi.
	Yuk ko'taruvchisi	Yugurish harakati, qulflash kancasi ochiladi, yuk ko'taruvchi ko'tariladi, dvigatel ish tezligida, signal signali eshitiladi va lift o'rnatilgandan so'ng u avtomatik ravishda axlatni tozalaydi.
	Yuklagich pastga	Yugurish harakati, yuklagich pastga tushadi, qulflash kancasi qulflangan, dvigatel ish tezligida va signal jiringlaydi.
	Dozerni ishga tushirish	Yugurish harakati, ko'tarish yaqinlik tugmasi sezilganda, dozerni tashqariga chiqarish mumkin va vosita aylanish tezligida ishlaydi.
	Dozer orqaga tortildi	Dozerni qaytarish: Bu harakat faqat texnik xizmat ko'rsatish shartlari uchun ishlatiladi. Dozerni tortib olish uchun "Retract" tugmasini bosing.

Orqa hududni boshqarish qutisi.Avtomobil yuklagichining dumining har ikki tomoniga o'rnatilgan chap tugma ustun tsilindrining uzaytirilishi va tortilishini boshqaradi (faqat chelak mexanizmi bo'lgan modellarga tegishli); o'ng tomoni olti teshikli tugma qutisi bo'lib, u operator tomonidan ko'tarish Paqir (chelak), tushirish paqir (chelak) va bosim bilan to'ldirish funktsiyalarini bajarish uchun ishlatiladi; chapdagi bitta teshikli tugma favqulodda to'xtatish tugmasi:

Chap tugma qutisi O'ngdagi olti teshikli tugma qutisi
Ta'mirlash xavfsizlik tugmasi.Tushga qarshi kalit qutining pastki chap tomoniga o'rnatilgan.

Olti teshikli tugma va funksiya tavsifi:

Uchta bitta teshikli tugma va funksiya tavsifi:

Mahsulotning asosiy texnik parametrlari

Yuqori ishlash
Kuchli yuk ko'tarish qobiliyati va yuqori ish samaradorligi. U ilg'or ikki tomonlama siqish texnologiyasini va sanoatda yetakchi o'rinni egallagan yuqori siqish nisbatini qo'llaydi. Yuklash vaqti qisqa, yuk ko'taruvchi paqir hajmi katta, to'ldirish jarayonining bir martalik aylanish vaqti va tushirish operatsiyasining bir martalik aylanish vaqti qisqa, axlat yig'ish va tashish jarayoni samarali va tezdir. sohasida yetakchi hisoblanadi.

Oziqlantirish mexanizmi yuqori moslashuvchanlik va yuqori ishonchlilikka ega.Oziqlantirish usuli maishiy axlat yig'ishning asosiy shakllarini o'z ichiga oladi, jumladan: 240L / 660L plastik chelakni aylantirish, 300L temir chelakni aylantirish, 600L temir chelakni aylantirish, ag'darish paqir va chelak turi. Shu bilan birga, asl to'rt barli ulanish mexanizmi sxemasidan foydalanish mumkin. Sozlanishi oziqlantirish mexanizmi osilgan tishlar, kancalar va boshqalar, osilgan paqir balandligini 240 mm dan oshiqroqqa moslashtiradi, axlat qutilarining mintaqaviy farqlariga to'liq moslashadi va oziqlantirish jarayonining yuqori ishonchliligini ta'minlaydi.

Mustaqil qulflash mexanizmi va ikki tomonlama muhrlash texnologiyasi. In axlat qutisining orqa tomonining muhrlanishini ta'minlash va oqava suvlarning oqishi oldini olish uchun plomba moddasini qulflash uchun mustaqil qulflash ilgaklarining innovatsion dizayni qo'llaniladi. Axlat qutisi va to'ldiruvchining orqa uchining birlashmasidagi muhrlangan chiziq har doim siqilgan holatda bo'ladi. Bu plomba va axlat qutisining qo'shma yuzasida yaxshi muhrlanish ko'rsatkichlarini ta'minlaydi. Shu bilan birga, u xorijiy ilg'or er-xotin konveks muhrlash strukturasini to'liq qarzga oladi va o'zlashtiradi, axlat qutisi va plomba o'rtasida er-xotin muhrlash texnologiyasini innovatsion tarzda ishlab chiqadi, maxsus kauchuk muhrni qabul qiladi, yaxshi muhrlanish ko'rsatkichlariga ega va ikkilamchi ifloslanishni samarali oldini oladi.

Insoniylashtirilgan operatsiya nazorati.Operatsion boshqaruv qutisi kabinaga va avtomobilning orqa tomoniga o'rnatilgan. Idishdagi boshqaruv qutisi surish va tushirishni boshqarishi va ish rejimini tanlashi mumkin. Avtomobilning orqa qismidagi operatsiyani boshqarish qutisi bosish va to'ldirish mexanizmi va oziqlantirish mexanizmining ishlashini boshqaradi. Operatsiya juda qulay; ayniqsa, poligonlarda operatorlar yuk mashinasidan tushmasdan tushirishni yakunlashlari mumkin.

Kam energiya iste'moli.Shlangi tizim an'anaviy "yagona nasos" tizimidan farq qiladigan "ikki nasosli" tizimni qabul qiladi. Uning afzalligi tizimni o'chirish yo'qotilishini va to'lib toshgan yo'qotishlarni samarali ravishda kamaytirish, energiya sarfini va shovqinni kamaytirishdir.

2.
Yaxshi sifat
Yuqori sifatli asosiy komponentlar.Elektr va gidravlika tizimlarining asosiy komponentlari - barcha taniqli xorijiy brendlar, masalan, yaqinlik kalitlari, tugmalar, silindrli muhrlar va boshqalar, bu axlat mashinasining ishonchliligini oshiradi.

Yuqori sifatli ko'p tomonlama valf.Havo bilan boshqariladigan ko'p yo'nalishli teskari valf qabul qilinadi, vana tuzilishi oddiy va texnik xizmat ko'rsatish va ta'mirlash xarajatlari past. Shu bilan birga, u vana tiqilib qolishini bartaraf etish va foydalanishning ishonchliligi va samaradorligini oshirish uchun ko'p tomonlama teskari valfning yog 'ifloslanish qarshiligidan to'liq foydalanadi.

Ilg'or boshqaruv texnologiyasi.Sanoatda keng tarqalgan bo'lib qo'llaniladigan an'anaviy PLC boshqaruv rejimidan farqli o'laroq, mahsulot boshqaruv rejimida xorijiy ilg'or va etuk texnologiyadan foydalanadi va yuqori avtomatlashtirish, yaxshi ishonchlilik va pastlikka ega bo'lgan eng ilg'or "CAN bus plus maxsus boshqaruvchi rejimi" ni qabul qiladi. muvaffaqiyatsizlik darajasi. ,umri uzoq. Dvigatel quvvatining chiqishini boshqarish, ya'ni gaz kelebeği nazorati, elektr tizimi orqali avtomatik boshqaruvni amalga oshiradi, bu dvigatelning axlat mashinasining har bir ish holatida tezlashuv va bo'sh turish holatini avtomatik ravishda tanlashi, quvvat yo'qotilishi va tizimni isitishning oldini olish, kam yoqilg'i sarfi va yaxshi ishlashini ta'minlaydi. iqtisodiyot.

3.
Xavfsiz va ishonchli
Yuqori xavfsizlik.Axlat qutisining yon tomonida yuklash moslamasining ko'tarilishi va yuklash moslamasining tushirilishi va shaxsiy xavfsizligiga tahdid solmaslik uchun tushishga qarshi kalit o'rnatilgan. Mahsulot signalizatsiya moslamasi bilan jihozlangan bo'lib, u operatorni xavfsiz operatsiyalarni bajarishda ehtiyotkorlik bilan ishlashni ogohlantirishi mumkin; Yuk ko'taruvchining yiqilib tushishi va odamlarga zarar etkazishining oldini olish uchun yuk ko'taruvchida xavfsizlik tayanchi mavjud; yuk ko'taruvchining chap tomonidagi favqulodda to'xtatish tugmasi operatorlar va jihozlarning xavfsizligini ta'minlash uchun har qanday holatda yoki istalgan holatda axlatni to'ldirish mexanizmini to'xtatishi mumkin; Operatorlarni xavfsiz ishlashga yo'naltirish uchun xavfsizlik stikerlari biriktirilgan.

Oixtiyoriy uskunalar
